Имитация реального мира: почему «3D-испытания на кручение» имеют решающее значение для долговечности тросов роботов.

В динамичном мире промышленной автоматизации роботизированные манипуляторы редко движутся в одной плоскости. Они одновременно скручиваются, сгибаются и вращаются. Для высокогибких кабелей, питающих эти машины, это создает сложную напряженную среду, известную как "Трехмерное механическое напряжение."

Стандартные испытательные машины часто проверяют изгиб. or Скручивание рассматривается отдельно. Однако, чтобы действительно гарантировать, что кабель не порвется внутри многоосевого робота, необходимо моделировать обе силы одновременно.

Сегодня мы представляем решение именно этой задачи: 3D-машина для испытания кабелей на кручение TH-5814 Автор: Сучжоу Топхунг.

Что такое 3D-испытание на кручение?

Серия TH-5814 разработана с использованием уникальной технологии. композитная комбинированная конструкция, способная выдерживать кручение и изгиб.В отличие от традиционных испытательных стендов, в этом устройстве верхний конец образца кабеля крепится к приспособлению для изгиба, а нижний конец — к вращающейся платформе.

Такая конфигурация позволяет синхронный тестПри этом металлическая проволока подвергается многократному скручиванию и изгибанию одновременно. Это единственный способ точно обнаружить дефекты пластической деформации, возникающие в сложных условиях реальной эксплуатации.

Основные характеристики серии TH-5814

1. Соответствует мировым стандартам. Для производителей, экспортирующих свою продукцию по всему миру, соответствие стандартам имеет ключевое значение. TH-5814 подходит для испытаний гибких кабелей в соответствии с основными международными стандартами, включая: TUV 2TFG 2577, UL RP5770, VDE-PB-0022, IEC60227-2, и CRIA 0003.

2. Высокая эффективность и производительность. В лаборатории время — деньги. TH-5814 обладает следующими характеристиками: 3 испытательные станцииЭто позволяет тестировать несколько образцов одновременно.

• Тестовая скорость: Регулируется от 0 до 60 раз/мин.

• Угол кручения: от 0° до ±720°.

• Угол изгиба: от 0° до ±120°.

• Гибкость:Начальные углы кручения и изгиба можно синхронизировать или устанавливать независимо друг от друга с помощью сенсорного экрана ПЛК.

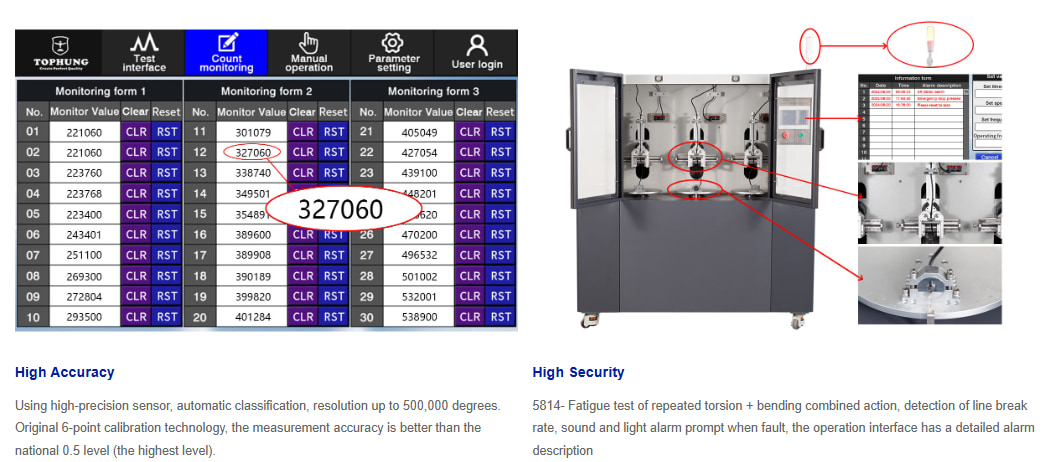

3. Интеллектуальное обнаружение неисправностей Испытания до разрушения бесполезны, если вы упустите точный момент отказа. TH-5814 может быть оснащен 30 пар интерфейсов мониторинга.

• Мониторинг в реальном времени: Устройство может быть расширено до многоканальных мониторов сопротивления для отслеживания соединений в режиме онлайн.

• Мгновенный будильник: В случае обрыва линии система включает звуковую и световую сигнализацию, а на интерфейсе отображается подробное описание неисправности.

4. Точность Надежность данных обеспечивается высокоточными датчиками и оригинальной 6-точечной технологией калибровки. Точность измерений выше, чем у аналогов. национальный уровень 0,5 (самый высокий уровень), с разрешением до 1/500 000.

Технические характеристики вкратце

• Модель: Серия TH-5814

• Диаметр образца: Ф1,0 мм ~ Ф16 мм

• Расстояние (от неподвижной точки до точки кручения): 100~300 мм

• Безопасность: Встроенный защитный бокс со звуковой/световой сигнализацией.

• Источник питания: 220 В, 50/60 Гц



Почему стоит выбрать Tophung?

С более 12 лет сосредоточенности на главном Обладая обширными знаниями в области испытательного оборудования и 6-летним опытом экспорта, компания Suzhou Tophung понимает потребности мирового рынка. Мы предлагаем... Гарантия 1 годМы гарантируем пожизненное техническое обслуживание и обязуемся ответить на любые вопросы, касающиеся обслуживания, в течение 48 часов.

Готовы модернизировать свою лабораторию для эпохи робототехники? Срок поставки TH-5814 составляет всего лишь... 25 рабочих днейСвяжитесь с нами сегодня, чтобы убедиться, что ваши кабели выдержат все испытания будущего.
